概要

メモリ管理はDorisの最も重要なコンポーネントの一つです。Dorisの動作中、ロードとクエリの両方が大量のメモリ操作に依存しています。メモリ管理の品質はDorisの安定性とパフォーマンスに直接影響します。

MPPアーキテクチャベースのOLAPデータベースとして、Apache Dorisはディスクからメモリにデータをロードした後、オペレーター間でストリーミングと計算を行い、計算の中間結果をメモリに保存します。この方法により、頻繁なディスクI/O操作が削減され、複数マシンと複数コアの並列計算能力が最大限に活用されるため、パフォーマンス面で大きな優位性を示すことができます。

複雑な計算や大規模な操作において巨大なメモリリソース消費に直面する際、効果的なメモリ割り当て、統計、制御がシステムの安定性において非常に重要な役割を果たします - より高速なメモリ割り当て速度はクエリパフォーマンスを効果的に向上させ、メモリ割り当て、追跡、制限により、メモリホットスポットがないことを保証し、メモリ不足に迅速かつ正確に対応し、OOMとクエリ失敗をできる限り回避できます。この一連のメカニズムにより、システムの安定性が大幅に向上します。同時に、より正確なメモリ統計は、大きなクエリがディスクに退避するための基盤でもあります。

Doris BEメモリ構造

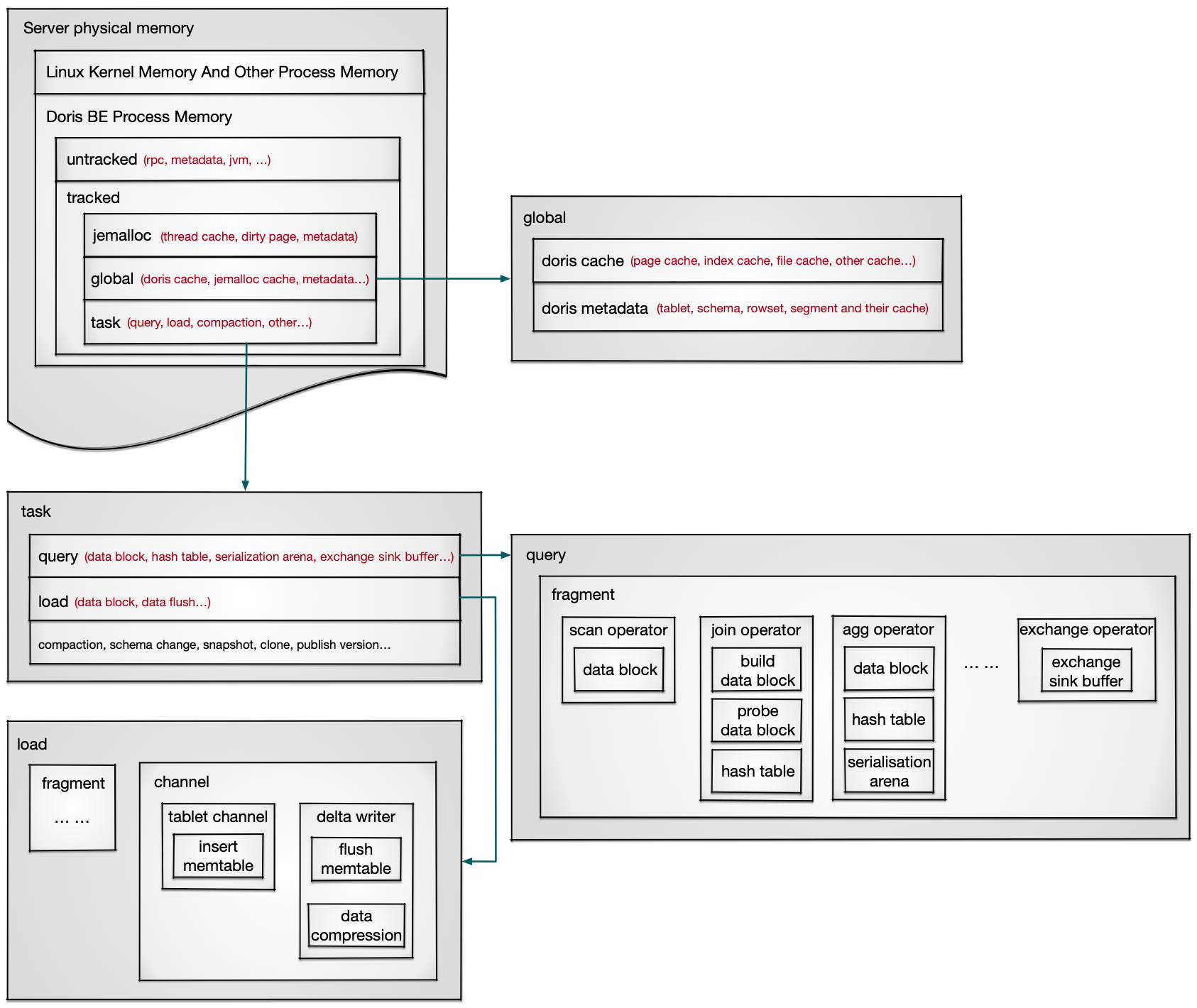

Memory Structure

Server physical memory: The physical memory used by all processes on the server, MemTotal seen by `cat /proc/meminfo` or `free -h`.
    |
    |---> Linux Kernel Memory And Other Process Memory: Memory used by the Linux kernel and other processes.
    |
    |---> Doris BE Process Memory: The memory used by the Doris BE process. The upper limit is the server physical memory minus the memory used by the Linux kernel and other processes, or the memory size configured by the Cgroup.
            |
            |---> Untracked: Memory that is not tracked and managed, including RPC, JVM, some metadata, etc. JVM is used when accessing external tables or using Java UDF.
            |
            |---> tracked: Memory that is tracked and managed, allowing real-time viewing, automatic memory recycling, and size control through parameters.
                    |
                    |---> jemalloc: The cache and metadata managed by jemalloc support parameter control and are automatically recycled when memory is insufficient.
                    |
                    |---> global: Doris globally shared memory, mainly including cache and metadata.
                    |       |
                    |       |---> doris cache: Doris manages its own cache, which supports controlling capacity and elimination time through parameters separately, and automatically reclaims when memory is insufficient.
                    |       |
                    |       |---> doris metadata: metadata of data stored on BE, including a series of memory data structures such as data schema and their caches.
                    |
                    |---> Task: The memory used by the tasks executed on Doris, which is expected to be released after the task is completed, including query, load, compaction, etc.
                    |       |
                    |       |---> query: Memory used during the query. A query is split into multiple fragments and executed separately, connected by data shuffle.
                    |       |       |
                    |       |       |---> Fragment: A fragment is split into multiple operators and executed in the form of a pipeline.
                    |       |       |       |
                    |       |       |       |---> operator: includes memory data structures such as data block, hash table, arena, exchange sink buffer, etc.
                    |       |
                    |       |---> load: Memory used during data load. Data load includes two stages: fragment reading and channel writing data.
                    |       |       |
                    |       |       |---> fragment: Same as query fragment execution, stream load usually only has scan operator.
                    |       |       |
                    |       |       |---> channel: The tablet channel writes data to a temporary data structure called memtable, and then the delta writer compresses the data and writes it to the file.

Memory View

Doris BEはMemory Trackerを使用してプロセスのメモリ使用量を記録し、Webページでの表示をサポートし、メモリ関連のエラーが報告された際にBEログに出力することで、メモリ分析とトラブルシューティングを行います。

リアルタイムメモリ統計

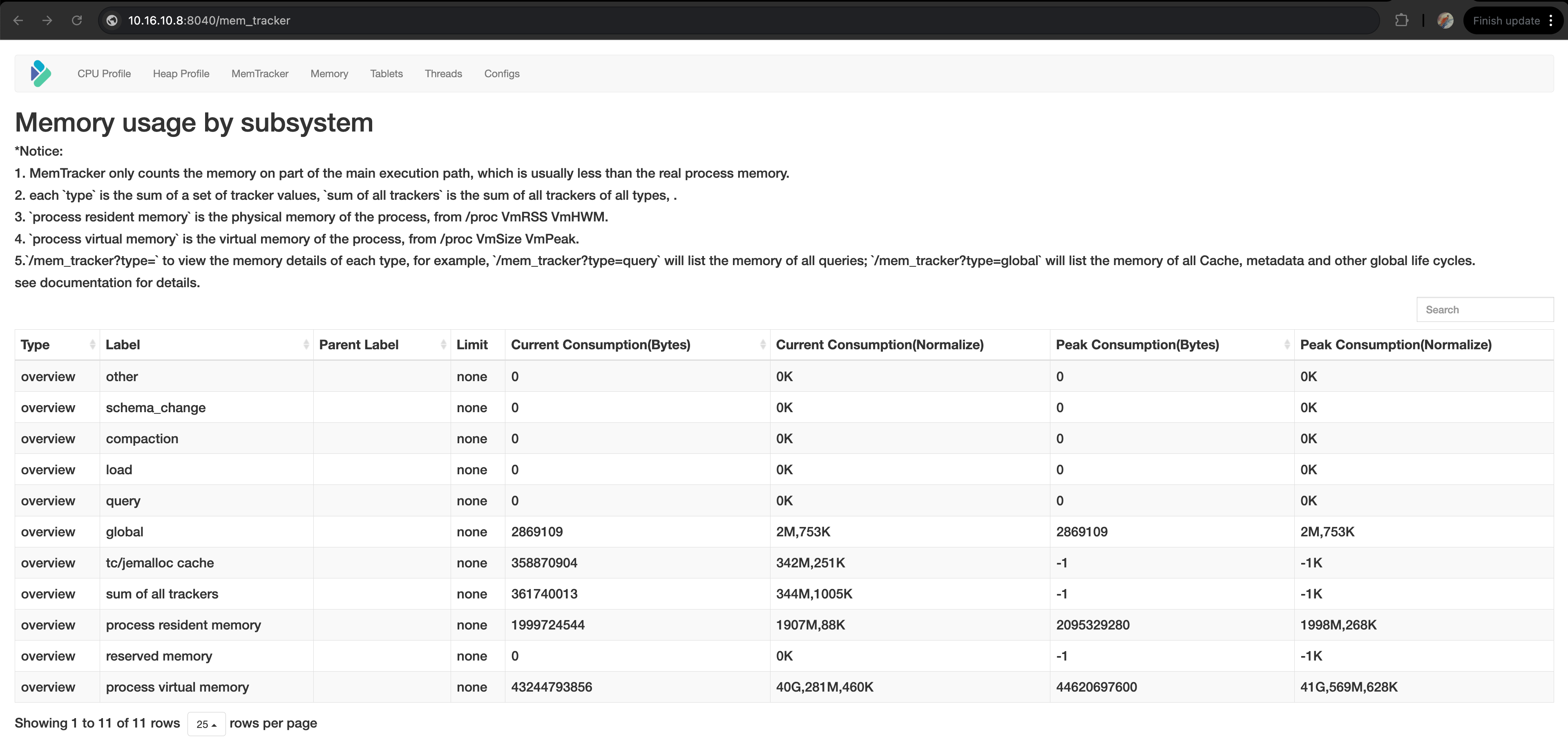

リアルタイムメモリ統計は、Doris BEのWebページhttp://{be_host}:{be_web_server_port}/mem_trackerで確認できます。これは、Query/Load/Compaction/Globalなどを含むtype=overviewのMemory Trackerによって追跡された現在のメモリサイズとピークメモリサイズを表示します。be_web_server_portのデフォルトは8040です。

Memory Trackerは異なるタイプに分類されます。type=overviewのMemory Trackerの中で、process resident memory、process virtual memory、sum of all trackersを除く他のtype=overviewのMemory Trackerの詳細は、http://{be_host}:{be_web_server_port}/mem_tracker?type=Labelで確認できます。

Memory Trackerには以下のプロパティがあります：

Label: Memory Trackerの名前
Current Consumption(Bytes): 現在のメモリ値、単位はB
Current Consumption(Normalize): 現在のメモリ値の.G.M.K形式の出力
Peak Consumption (Bytes): BEプロセス開始後のピークメモリ値、単位はB、BE再起動後にリセット
Peak Consumption (Normalize): BEプロセス開始後のピークメモリ値の.G.M.K形式の出力、BE再起動後にリセット
Parent Label: 2つのmemory tracker間の親子関係を示すために使用。Child Trackerによって記録されるメモリはParent Trackerのサブセット。同じParentを持つ異なるtrackerによって記録されるメモリは交差する可能性がある

Memory Trackerの詳細については、Memory Trackerを参照してください。

履歴メモリ統計

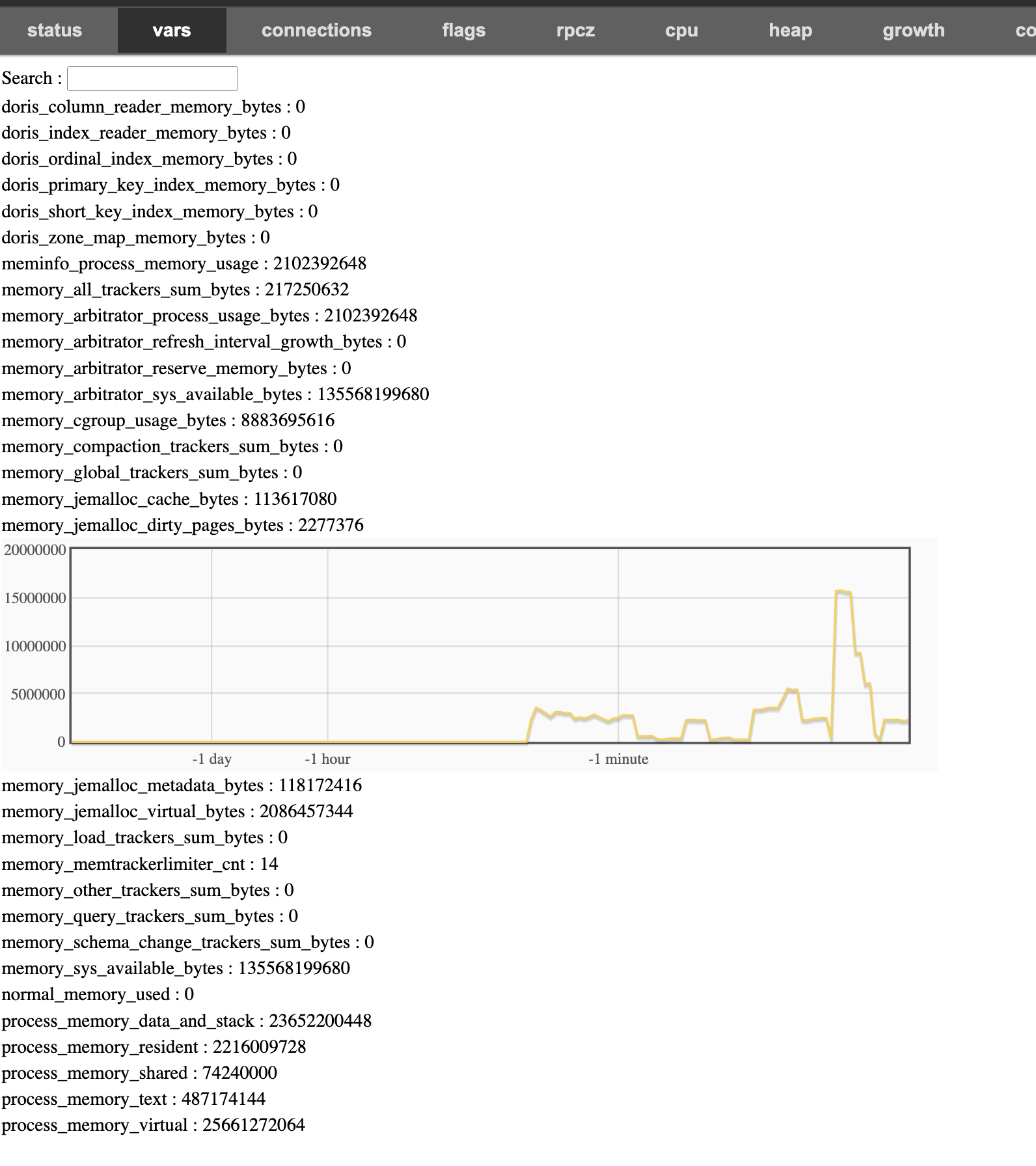

履歴メモリ統計は、Doris BEのBvarページhttp://{be_host}:{brpc_port}/vars/*memory_*で確認できます。リアルタイムメモリ統計ページhttp://{be_host}:{be_web_server_port}/mem_trackerを使用してMemory Tracker Label下のBvarページを検索し、対応するMemory Trackerによって追跡されたメモリサイズの変化傾向を取得します。brpc_portのデフォルトは8060です。

Bvar Memory

エラープロセスのメモリが制限を超える、または使用可能メモリが不足した場合、be/log/be.INFOログでMemory Tracker Summaryを見つけることができます。これにはType=overviewとType=globalのすべてのMemory Trackerが含まれており、その時点でのメモリ状態をユーザーが分析するのに役立ちます。詳細については、Memory Log Analysisを参照してください。

Memory Analysis

上記のメモリ構造のtracked下の各メモリ部分にtype=overviewのMemory Trackerを対応させます：

Doris BE Process Memory
    |
    |---> tracked: corresponds to `MemTrackerLimiter Label=sum of all trackers, Type=overview`, which is all the memory counted by the Memory Tracker, that is, the sum of the Current Consumption of other Memory Trackers with `type=overview` except `Label=process resident memory` and `Label=process virtual memory`.
            |
            |---> jemalloc
            |       |
            |       |---> jemalloc cache: corresponds to `MemTrackerLimiter Label=tc/jemalloc_cache, Type=overview`. The Jemalloc cache includes two parts: Dirty Page and Thread Cache.
            |       |
            |       |---> jemalloc metadata: Corresponding to `MemTrackerLimiter Label=tc/jemalloc_metadata, Type=overview`, Metadata of Jemalloc.
            |
            |---> global: corresponds to `MemTrackerLimiter Label=global, Type=overview`, including global Memory Trackers with the same life cycle and process such as Cache, metadata, and decompression. The web page `http://{be_host}:{be_web_server_port}/mem_tracker?type=global` displays all Memory Trackers of `type=global`.
            |
            |---> task
            |       |
            |       |---> query: corresponds to `MemTrackerLimiter Label=query, Type=overview`, which is the sum of Current Consumption of all Query Memory Trackers. The web page `http://{be_host}:{be_web_server_port}/mem_tracker?type=query` displays all Memory Trackers of `type=query`.
            |       |
            |       |---> load: corresponds to `MemTrackerLimiter Label=load, Type=overview`, the sum of Current Consumption of all Load Memory Trackers. The web page `http://{be_host}:{be_web_server_port}/mem_tracker?type=load` displays all Memory Trackers of `type=load`.
            |       |
            |       |---> reserved: corresponds to `MemTrackerLimiter Label=reserved_memory, Type=overview`. The reserved memory is used when query the Hash Table and other memory-intensive behaviors. Before query the Hash Table, the memory of the Hash Table to be constructed will be reserved from the Memory Tracker to ensure that subsequent memory requests can be met.
            |       |
            |       |---> compaction: corresponds to `MemTrackerLimiter Label=compaction, Type=overview`, the sum of Current Consumption of all Compaction Memory Trackers. The web page `http://{be_host}:{be_web_server_port}/mem_tracker?type=compaction` displays all Memory Trackers of `type=compaction`.
            |       |
            |       |---> schema_change: corresponds to `MemTrackerLimiter Label=schema_change, Type=overview`, the sum of Current Consumption of all Schema Change Memory Trackers. The web page `http://{be_host}:{be_web_server_port}/mem_tracker?type=schema_change` displays all Memory Trackers of `type=schema_change`.

            |       |
            |       |---> other: corresponds to `MemTrackerLimiter Label=other, Type=overview`, the total memory of other tasks except the above, such as EngineAlterTabletTask, EngineCloneTask, CloudEngineCalcDeleteBitmapTask, SnapshotManager, etc. The web page `http://{be_host}:{be_web_server_port}/mem_tracker?type=other` displays all Memory Trackers of `type=other`.
    |
    |---> Doris BE process physical memory, corresponding to `MemTrackerLimiter Label=process resident memory, Type=overview`, Current Consumption is taken from VmRSS in `/proc/self/status`, Peak Consumption is taken from VmHWM in `/proc/self/status`.
    |
    |---> Doris BE process virtual memory, corresponding to `MemTrackerLimiter Label=process virtual memory, Type=overview`, Current Consumption is taken from VmSize in `/proc/self/status`, and Peak Consumption is taken from VmPeak in `/proc/self/status`.

上記のメモリ構造における各メモリ部分の解析方法:

メモリ問題FAQ

一般的なメモリ問題を解析するには、Memory problem FAQを参照してください。

メモリ制御戦略

Doris BEプロセスの効率的で制御可能なメモリを確保するメモリ割り当て、監視、回収の紹介については、Memory Control Strategyを参照してください。
