Query Profile 分析ガイド：Doris で遅いクエリの性能ボトルネックを特定する
Query Profile は、Apache Doris がクエリ実行の詳細を表示するために使用する診断ツールです。各 Operator の経過時間、行数、メモリ使用量などの主要な指標を記録し、遅いクエリのボトルネックをすばやく特定するのに役立ちます。
この記事を読む前に、次の点を確認してください。
- Apache Doris クラスターがデプロイされており、FE の設定ファイル
fe.confを変更する権限があること。 - MySQL クライアントを通じて Doris に接続しており、
show query profileなどのコマンドを実行できること。 - クエリプランの基本概念（Fragment、PlanNode）を理解していること。
この記事は主に次の三つの部分で構成されます。
| セクション | 内容 |
|---|---|
| 全体アーキテクチャ | Profile が BE から収集され、FE に保存される仕組み |
| パラメーター設定 | 不要な情報を除外し、クエリの重要な詳細に注目するための設定方法 |
| 解釈方法 | クエリ性能に影響する Operator をすばやく特定する方法 |

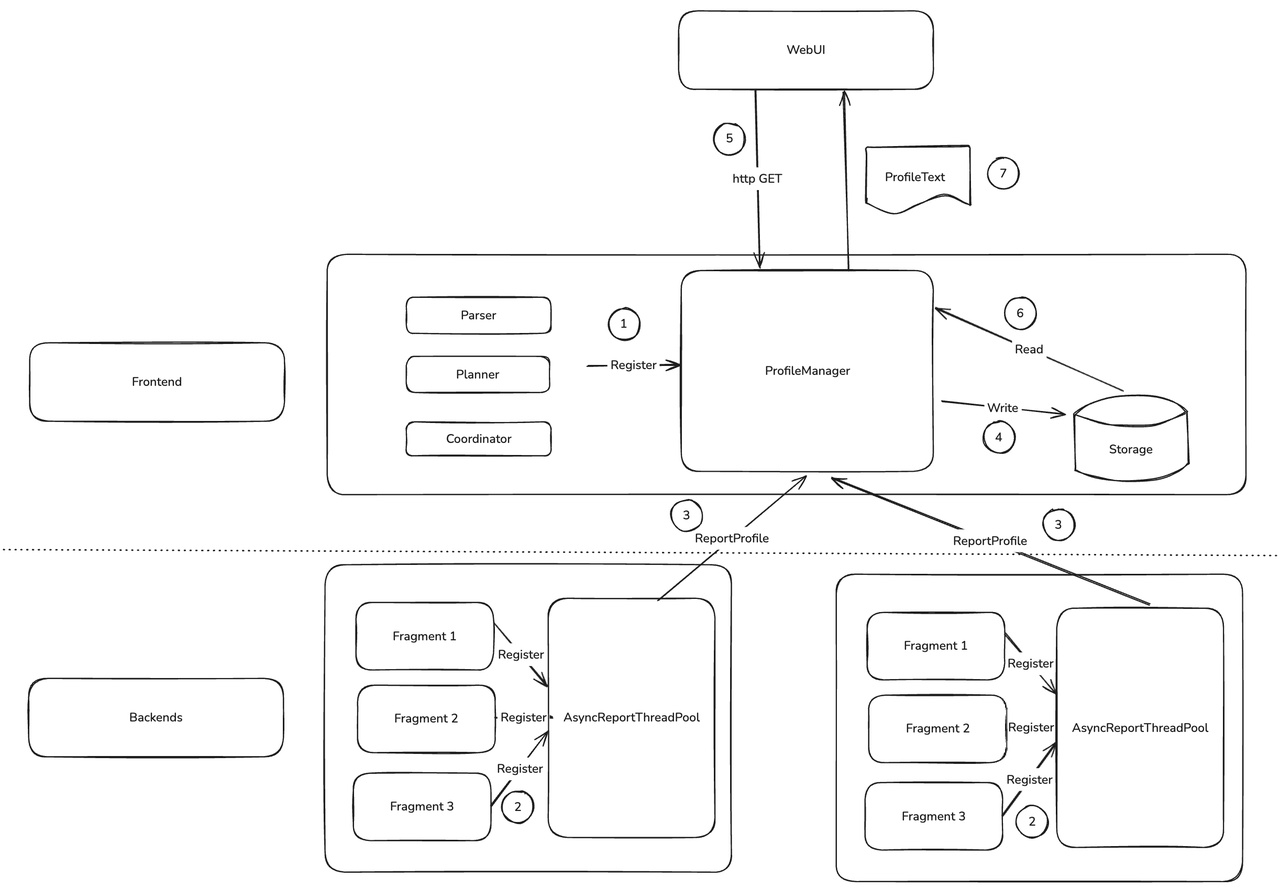

Query Profile の全体アーキテクチャ
Query Profile の中核は、FE の ProfileManager と BE の AsyncReportThreadPool の二つです。
収集プロセス
| ステップ | 担当 | 処理 |
|---|---|---|
| 1 | FE | ユーザーがクエリを発行すると、FE が Profile のデータ構造を ProfileManager に登録する |
| 2 | BE | クエリ完了後、BE が自身の Profile を非同期報告タスクとして登録する |
| 3 | BE | AsyncReportThreadPool がクエリ単位で RPC を開始し、Profile を FE に送信する |
| 4 | FE | バックグラウンドスレッドが Profile を処理し、ポリシーに従って保持または削除して、保存対象の Profile を圧縮後にストレージへ書き込む |
| 5 | ユーザー | Web UI または curl による HTTP リクエストで Profile を表示する |
| 6 | FE | ProfileManager がメモリまたは外部ストレージから Profile を検索し、テキストとして返す |
このプロセス全体で Profile 機能に最も大きく影響するのは、ステップ 2 の非同期報告とステップ 4 の Profile の永続化です。
非同期報告のタイムアウト
クラスターの負荷が高いと、非同期報告がタイムアウトすることがあります。FE のメモリ消費が過大になるのを防ぐため、ProfileManager は一定時間待機した後、タイムアウトした Profile を破棄します。
- 調整方法：
fe.confのprofile_async_collect_expire_time_secsを変更して待機時間を制御します。 - 推奨される対応：タイムアウトが頻発する場合は、まずマシンのリソース使用状況を確認します。必要に応じて、リスクを軽減するためにグローバルな Profile を無効にします。
Profile の永続化による利点
ProfileManager が Profile をディスクに永続化すると、次のことが可能になります。
- Profile による FE メモリの大量消費を避けられます。
- FE の再起動後も、以前に生成された Profile を照会できます。
一つ目により、FE は完全な Profile を数千件保持できます。二つ目により、アップグレード前後のクラスター性能を簡単に比較でき、バージョンアップによって Doris のクエリ性能が改善したかどうかを検証できます。
Profile の設定
パラメーター早見表
| パラメーター | 適用範囲 | デフォルト | 説明 |
|---|---|---|---|
enable_profile | セッション／グローバル | false | Profile を生成するかどうか |
profile_level | セッション／グローバル | 2 | Profile の詳細レベル（1～3、4.0 以降で有効） |
auto_profile_threshold_ms | グローバル | -1 | 経過時間がしきい値を超えたクエリに対してのみ Profile を生成する（3.0 以降で有効） |
max_query_profile_num | fe.conf | 500 | FE メモリ内に保持する Profile の最大数 |
max_spilled_profile_num | fe.conf | 500 | ディスク上に保持する Profile の最大数 |
spilled_profile_storage_path | fe.conf | log/profile | Profile のローカル保存ディレクトリ |
spilled_profile_storage_limit_bytes | fe.conf | 1 GB | ディスク上の Profile の総保存容量の上限 |
以下のアーカイブ済みの例と ChangedSessionVariables の例には、過去の Profile が含まれています。そこで示される profile_level のデフォルト値 1 は、現在のデフォルト値ではなく、それらの Profile を収集したときのバージョンを反映しています。
4.1.5 以降、Master FE に転送されたクエリでも、セッションの profile_level が維持されます。設定可能な値については、セッション変数のリファレンスを参照してください。
Profile の有効化
enable_profile
- 目的：Profile を生成するかどうかを制御します。
- コマンド：
set enable_profile=true; - 説明：デフォルトは
falseです。無効にすると、show query profileを実行しても新しく生成されたレコードは返されません。
mysql> select 1;
--------------
select 1
--------------
+------+
| 1 |
+------+
| 1 |
+------+
1 row in set (0.00 sec)
mysql> show query profile;
--------------
show query profile
--------------
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| Profile ID | Task Type | Start Time | End Time | Total | Task State | User | Default Catalog | Default Db | Sql Statement |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| 74b9e30d6ba7491d-9dbf9289f6f5c208 | QUERY | 2025-02-26 18:47:07 | 2025-02-26 18:47:07 | 4ms | EOF | root | internal | tpcds | select 1 |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
1 row in set (0.01 sec)
mysql> set enable_profile=false;
--------------
set enable_profile=false
--------------
Query OK, 0 rows affected (0.00 sec)
mysql> select 1;
--------------
select 1
--------------
+------+
| 1 |
+------+
| 1 |
+------+
1 row in set (0.01 sec)
mysql> show query profile;
--------------
show query profile
--------------
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| Profile ID | Task Type | Start Time | End Time | Total | Task State | User | Default Catalog | Default Db | Sql Statement |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| 74b9e30d6ba7491d-9dbf9289f6f5c208 | QUERY | 2025-02-26 18:47:07 | 2025-02-26 18:47:07 | 4ms | EOF | root | internal | tpcds | select 1 |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
1 row in set (0.00 sec)
profile_level
- 目的：Profile の詳細レベルを制御します。
- コマンド：
set profile_level=2; - 説明：デフォルト値は
2です。このパラメーターはバージョン 4.0 以降で有効です。4.0 より前のバージョンでは意味が異なるため、使用しないでください。
| レベル | 動作 | 性能への影響 |
|---|---|---|
| 1 | BE は簡略化された Profile のみを報告し、FE はそれを MergedProfile に集約できる | 最小限 |
| 2（デフォルト） | より詳細な Counter を出力し、詳細な分析に適している | 小さい |
| 3 | 最大の粒度。一部の Counter の収集はクエリ性能に影響する可能性がある | より大きい |
例：profile_level=1 の場合、EXCHANGE_OPERATOR の Counter は次のとおりです。
EXCHANGE_OPERATOR(id=1):
- InstanceID: ef33b72e30b84b68-82ad027edbee5910
- BlocksProduced: 1
- CloseTime: 4.243us
- ExecTime: 30.834us
- InitTime: 20.902us
- MemoryUsage: 0.00
- MemoryUsagePeak: 36.00 KB
- OpenTime: 1.93us
- ProjectionTime: 0ns
- RowsProduced: 10
- WaitForDependencyTime: 0ns
- WaitForData0: 635.324us
profile_level=2 の場合は、より詳細な Counter を確認できます。
EXCHANGE_OPERATOR(id=1):
- InstanceID: 514023de1b7b41a3-9e59e43c591103a2
- BlocksProduced: 1
- CloseTime: 3.523us
- CreateMergerTime: 0ns
- DataArrivalWaitTime: 0ns
- DecompressBytes: 0.00
- DecompressTime: 0ns
- DeserializeRowBatchTimer: 0ns
- ExecTime: 28.439us
- FilterTime: 287ns
- FirstBatchArrivalWaitTime: 0ns
- GetDataFromRecvrTime: 3.482us
- InitTime: 18.258us
- LocalBytesReceived: 36.00 KB
- MaxFindRecvrTime(NS): 0
- MaxWaitForWorkerTime: 0
- MaxWaitToProcessTime: 0
- MemoryUsage: 0.00
- MemoryUsagePeak: 36.00 KB
- OpenTime: 1.44us
- ProjectionTime: 0ns
- RemoteBytesReceived: 0.00
- RowsProduced: 10
- SendersBlockedTotalTimer(*): 0ns
- WaitForDependencyTime: 0ns
- WaitForData0: 596.708us
auto_profile_threshold_ms
- 目的：経過時間がしきい値を超えたクエリに対してのみ Profile を生成し、短時間で終わるクエリの Profile に遅いクエリの Profile が埋もれるのを防ぎます。
- コマンド：
set global auto_profile_threshold_ms=1000; - 説明：デフォルトは
-1で、すべてのクエリに対して Profile を生成することを意味します。このパラメーターはバージョン 3.0 以降で有効です。
このパラメーターが必要なのはなぜでしょうか。Profile をグローバルに有効にすると大量のデータが生成され、FE の CPU、メモリ、ディスクを消費し、低レイテンシーが求められる短いクエリにも影響します。そのため、FE は定期的に Profile を削除します。このパラメーターを使うと、遅いクエリの Profile がほかの Profile に埋もれずに済みます。
例：Profile がグローバルに有効で、すべてのクエリに対して Profile が生成されるとします。
mysql> show query profile;
--------------
show query profile
--------------
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| Profile ID | Task Type | Start Time | End Time | Total | Task State | User | Default Catalog | Default Db | Sql Statement |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| d59b04f636e49c0-bf6b6b3011c40f67 | QUERY | 2025-02-26 18:25:59 | 2025-02-26 18:25:59 | 3ms | EOF | root | internal | tpcds | select 1 |
| f2ccb78011aa4526-9919ee76af1e57d7 | QUERY | 2025-02-26 18:25:59 | 2025-02-26 18:25:59 | 4ms | EOF | root | internal | tpcds | select 1 |
| a8464728ebf5481d-864e3016ad22f045 | QUERY | 2025-02-26 18:25:58 | 2025-02-26 18:25:58 | 6ms | EOF | root | internal | tpcds | select 1 |
| 912b09ea8f634c47-89e65d4fe354a94b | QUERY | 2025-02-26 18:25:58 | 2025-02-26 18:25:58 | 4ms | EOF | root | internal | tpcds | select 1 |
| e6e6f0a3a31640bc-ad5994de0334ae8d | QUERY | 2025-02-26 18:25:57 | 2025-02-26 18:25:57 | 4ms | EOF | root | internal | tpcds | select 1 |
| b28da27b4cc847a7-82e239320d6facc5 | QUERY | 2025-02-26 18:25:57 | 2025-02-26 18:25:57 | 4ms | EOF | root | internal | tpcds | select 1 |
| fec3cdcd4664408c-a38508ce3a2bbe32 | QUERY | 2025-02-26 18:24:48 | 2025-02-26 18:24:48 | 6ms | EOF | root | internal | tpcds | select 1 |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
7 rows in set (0.00 sec)
これらの短いクエリに対する Profile の生成を止めるには、次の手順に従います。
mysql> clean all profile;
--------------
clean all profile
--------------
Query OK, 0 rows affected (0.01 sec)
mysql> set global auto_profile_threshold_ms=1000;
--------------
set global auto_profile_threshold_ms=1000
--------------
Query OK, 0 rows affected (0.01 sec)
mysql> select 1;
--------------
select 1
--------------
+------+
| 1 |
+------+
| 1 |
+------+
1 row in set (0.05 sec)
mysql> select 1;
--------------
select 1
--------------
+------+
| 1 |
+------+
| 1 |
+------+
1 row in set (0.01 sec)
mysql> show query profile;
--------------
show query profile
--------------
Empty set (0.00 sec)
Profile ストレージの設定
Doris は Profile を FE のローカルディスクに永続化し、より多くのレコードを保持できます。これは fe.conf の次のパラメーターで制御できます。
| パラメーター | デフォルト | 説明 |
|---|---|---|
max_query_profile_num | 500 | FE メモリ内に保持する Profile の最大数。上限を超えると、古いものから削除される |
max_spilled_profile_num | 500 | ディスク上に保持する Profile の最大数。上限を超えると、古いものから削除される |
spilled_profile_storage_path | log/profile | Profile のローカル保存ディレクトリ |
spilled_profile_storage_limit_bytes | 1 GB | ディスク上に保持する Profile の総保存容量の上限 |
Profile の取得
| 方法 | 適した場面 | アクセス先 |
|---|---|---|
| FE Web UI | 日常的なトラブルシューティング、視覚的な確認 | ip:http_port の QueryProfile ページ |
| コマンドライン | セキュリティ上の制約がある場合、一括ダウンロード | show query profile と curl |
| ディスク上のファイルを直接読み取る | 永続化された Profile にすばやくアクセスする | log/profile ディレクトリ内の zip ファイル |

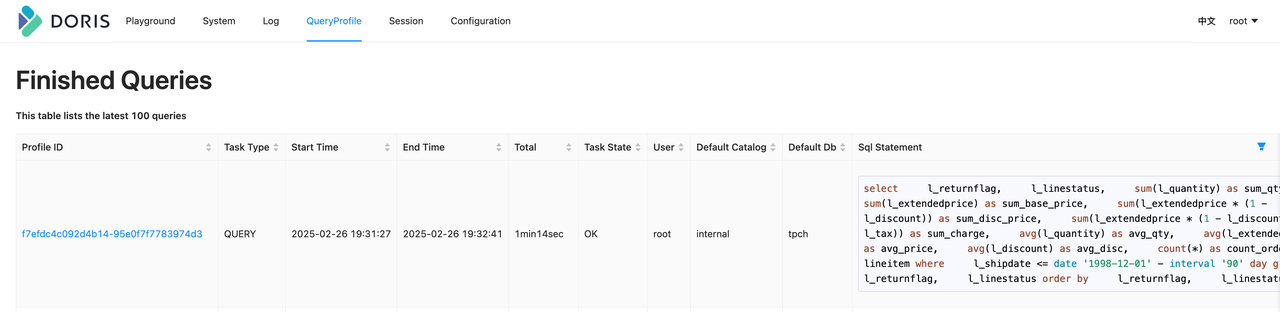

FE Web UI からの取得
-
目的：ブラウザーで FE 上のすべてのクエリの Profile を表示します。
-
操作：FE の
ip:http_portにアクセスし、ユーザー名とパスワードを入力して QueryProfile ページを開きます。Profile ID をクリックすると詳細を表示できます。 -
説明：
- Profile は SQL を実行した FE 上にのみ存在し、複数の FE 間では同期されません。Profile を取得するには、その SQL を実行した FE に接続する必要があります。
- すべてのデータロードタスクは最終的に FE Master によって実行されるため、その Profile は FE Master から取得する必要があります。
コマンドラインからの取得
セキュリティ上の制約がある場合など、FE Web UI にアクセスできないことがあります。その場合は、コマンドラインから Profile を取得できます。
ステップ 1：show query profile を使用して、直近 20 件の Profile のメタデータを取得します。
mysql> show query profile;
--------------
show query profile
--------------
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| Profile ID | Task Type | Start Time | End Time | Total | Task State | User | Default Catalog | Default Db | Sql Statement |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
| c7f48291d62147f4-92b1a511f6fe3395 | QUERY | 2025-02-26 19:35:15 | 2025-02-26 19:35:15 | 5ms | EOF | root | internal | tpch | select 20 |
| 9c6cd24d2f354c6f-9652c097cae00b05 | QUERY | 2025-02-26 19:35:12 | 2025-02-26 19:35:12 | 4ms | EOF | root | internal | tpch | select 19 |
| b908f7b484084492-9c4dc48762c9cb89 | QUERY | 2025-02-26 19:35:09 | 2025-02-26 19:35:09 | 5ms | EOF | root | internal | tpch | select 18 |
| ef411c0eb00541dc-ba5a39677be3e117 | QUERY | 2025-02-26 19:35:06 | 2025-02-26 19:35:06 | 5ms | EOF | root | internal | tpch | select 17 |
| c89deefa85974da7-ad53cb3d6f4cad75 | QUERY | 2025-02-26 19:35:03 | 2025-02-26 19:35:03 | 5ms | EOF | root | internal | tpch | select 16 |
| dd97a36d2a1f4cbc-b23f13b975cd2dde | QUERY | 2025-02-26 19:34:59 | 2025-02-26 19:34:59 | 6ms | EOF | root | internal | tpch | select 15 |
| af75095f7a7c4d9f-9422d04d0604f904 | QUERY | 2025-02-26 19:34:56 | 2025-02-26 19:34:56 | 8ms | EOF | root | internal | tpch | select 14 |
| 2764a7aaf2cf446d-922b4c5b5f853788 | QUERY | 2025-02-26 19:34:54 | 2025-02-26 19:34:54 | 10ms | EOF | root | internal | tpch | select 13 |
| bf15d7d96b9c4f6b-8e6fe4c40b077ae8 | QUERY | 2025-02-26 19:34:53 | 2025-02-26 19:34:53 | 9ms | EOF | root | internal | tpch | select 12 |
| ebf2221627b0435e-9bafebbe46d7315d | QUERY | 2025-02-26 19:34:51 | 2025-02-26 19:34:51 | 7ms | EOF | root | internal | tpch | select 11 |
| 3309a4c57f61471c-9c863f6bb72a146b | QUERY | 2025-02-26 19:34:50 | 2025-02-26 19:34:50 | 10ms | EOF | root | internal | tpch | select 10 |
| cb764ed358f34312-a7c56cbf7f521761 | QUERY | 2025-02-26 19:34:48 | 2025-02-26 19:34:48 | 10ms | EOF | root | internal | tpch | select 9 |
| 38878f3344b649ff-a69f1c8cd0dc1960 | QUERY | 2025-02-26 19:34:46 | 2025-02-26 19:34:46 | 9ms | EOF | root | internal | tpch | select 8 |
| 1182dc4c8105407c-b77c50a993cc0cb1 | QUERY | 2025-02-26 19:34:42 | 2025-02-26 19:34:42 | 14ms | EOF | root | internal | tpch | select 7 |
| 8596d808d2814e8d-aefbac7d30a599d1 | QUERY | 2025-02-26 19:34:40 | 2025-02-26 19:34:40 | 31ms | EOF | root | internal | tpch | select 6 |
| 325a66e868844aa4-90fae17f3a98d3e6 | QUERY | 2025-02-26 19:34:38 | 2025-02-26 19:34:38 | 40ms | EOF | root | internal | tpch | select 5 |
| e30d1166a2674393-997246e064a7674c | QUERY | 2025-02-26 19:34:36 | 2025-02-26 19:34:36 | 19ms | EOF | root | internal | tpch | select 4 |
| 4dfb91db8b448db-a4eab023bc119cea | QUERY | 2025-02-26 19:34:33 | 2025-02-26 19:34:33 | 14ms | EOF | root | internal | tpch | select 3 |
| 1453559772434cda-b64c2eae47ce6424 | QUERY | 2025-02-26 19:34:31 | 2025-02-26 19:34:31 | 10ms | EOF | root | internal | tpch | select 2 |
| cbf8bf829740488c-b6da653e391b13c6 | QUERY | 2025-02-26 19:34:30 | 2025-02-26 19:34:30 | 20ms | EOF | root | internal | tpch | select 1 |
+-----------------------------------+-----------+---------------------+---------------------+-------+------------+------+-----------------+------------+---------------+
20 rows in set (0.00 sec)
ステップ 2：curl で HTTP API にアクセスし、特定の Profile を取得します。 たとえば、ID が f7efdc4c092d4b14-95e0f7f7783974d3 の Profile を取得するには、次のようにします。
curl -uroot: http://127.0.0.1:5937/api/profile/text?query_id=f7efdc4c092d4b14-95e0f7f7783974d3 > f7efdc4c092d4b14-95e0f7f7783974d3.profile
結果は Web UI で表示されるものと同じです。
> head f7efdc4c092d4b14-95e0f7f7783974d3.profile -n 10
Summary:
- Profile ID: f7efdc4c092d4b14-95e0f7f7783974d3
- Task Type: QUERY
- Start Time: 2025-02-26 19:31:27
- End Time: 2025-02-26 19:32:41
- Total: 1min14sec
- Task State: OK
- User: root
- Default Catalog: internal
- Default Db: tpch
ディスク上の Profile ファイルを直接取得する
3.0 以降、Profile は永続化に対応しており、デフォルトの保存ディレクトリは log/profile です。すばやく確認するには、unzip で対象ファイルを直接展開してテキスト形式のファイルを取得できます。
注意事項：
- Doris FE には
log/profileディレクトリを保護する仕組みがあります。展開したファイルをそのディレクトリ内に残さないでください。削除されます。 - Profile のテキストは Web UI に表示されるものと少し異なります。
Summaryは JSON メタデータとして保存されますが、それ以外は Web UI と同じです。
[hezhiqiang@VM-10-2-centos log]$ unzip profile/1740745121714_33bf38e988ea4945-b585d2f74d1da3fd.zip
Archive: profile/1740745121714_33bf38e988ea4945-b585d2f74d1da3fd.zip
inflating: 33bf38e988ea4945-b585d2f74d1da3fd.profile
[hezhiqiang@VM-10-2-centos log]$ head 33bf38e988ea4945-b585d2f74d1da3fd.profile -n 10
{"summaryProfile":{"counterTotalTime":{"value":0,"type":5,"level":1},"localTimePercent":0.0,"infoStrings":{"Distributed Plan":"N/A","Task Type":"QUERY","User":"root","Default Catalog":"internal","Total":"9sec745ms","Default Db":"tpch","Profile ID":"33bf38e988ea4945-b585d2f74d1da3fd","Task State":"OK","Sql Statement":"SELECT c.c_name, COUNT(o.o_orderkey) AS total_orders, SUM(o.o_totalprice) AS total_spent FROM customer c JOIN orders o ON c.c_custkey = o.o_custkey GROUP BY c.c_name limit 20","Start Time":"2025-02-28 20:18:31","End Time":"2025-02-28 20:18:41"}, ...}
Changed Session Variables:
VarName | CurrentValue | DefaultValue
------------------------------|--------------|-------------
insert_visible_timeout_ms | 10000 | 60000
fetch_splits_max_wait_time_ms | 4000 | 1000
exec_mem_limit | 2147483648 | 100147483648
profile_level | 2 | 1
auto_profile_threshold_ms | 1 | -1
Profile の構造
Profile の内容は、次の五つの部分に分かれています。
| 部分 | 目的 | 使用する場面 |
|---|---|---|
| Summary | 取得に使う主要な項目を記録した Profile のメタデータ | Profile の検索、クエリの基本情報の確認 |
| ExecutionSummary | 各 Planner ステージの所要時間を含む実行プロセスの概要 | SQL のコンパイル／計画段階にかかった時間の調査 |
| ChangedSessionVariables | このクエリの実行中に変更されたセッション変数 | 異常な設定による性能問題の調査 |
| MergedProfile | DetailProfile を集約した結果 | クエリ構造の把握、ボトルネックとなる Operator の特定、データスキューの比較 |
| DetailProfile | すべての BE 上で、各 Fragment と各 Pipeline の PipelineTask が実行した処理の詳細 | ボトルネックを特定した後の詳細な分析 |
1. Summary
SummaryProfile は Profile のメタデータであり、Profile ID や Total など、取得に使用する主要な項目を記録します。
- Profile ID: d4d281168bf7490a-a133623295744f85
- Task Type: QUERY
- Start Time: 2025-02-28 19:23:14
- End Time: 2025-02-28 19:23:16
- Total: 2sec420ms
- Task State: OK
2. ExecutionSummary
実行プロセスの概要です。このうち Plan 関連の項目には、Planner にかかった時間が記録されます。
3. ChangedSessionVariables
このクエリの実行中に変更されたセッション変数を記録します。
ChangedSessionVariables:
VarName | CurrentValue | DefaultValue
------------------------------|--------------|-------------
insert_visible_timeout_ms | 10000 | 60000
fetch_splits_max_wait_time_ms | 4000 | 1000
exec_mem_limit | 2147483648 | 100147483648
profile_level | 2 | 1
auto_profile_threshold_ms | 1 | -1
上の表は、このクエリが実行される前に 5 つのセッション変数が変更されたことを示しています。
4. MergedProfile
MergedProfile は DetailProfile を集約した結果です。主に次の三つの用途があります。
-
クエリプランと Pipeline の構造をすばやく把握する

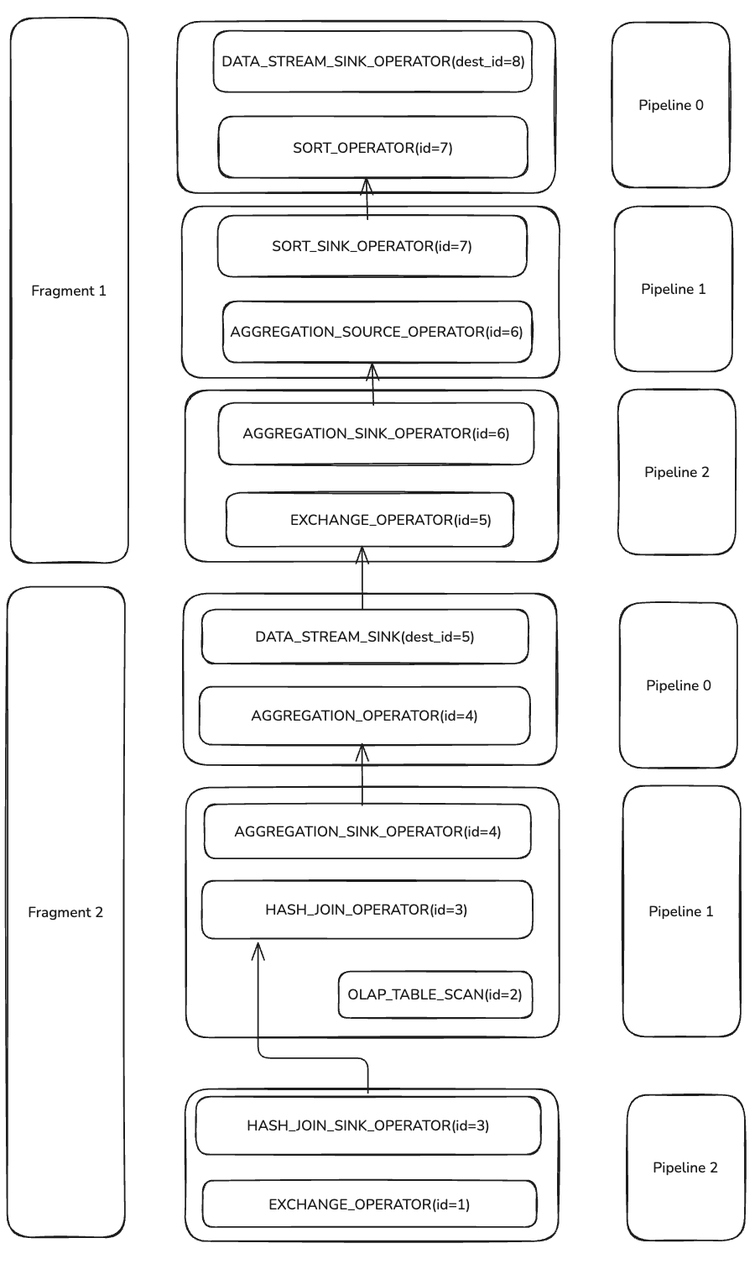

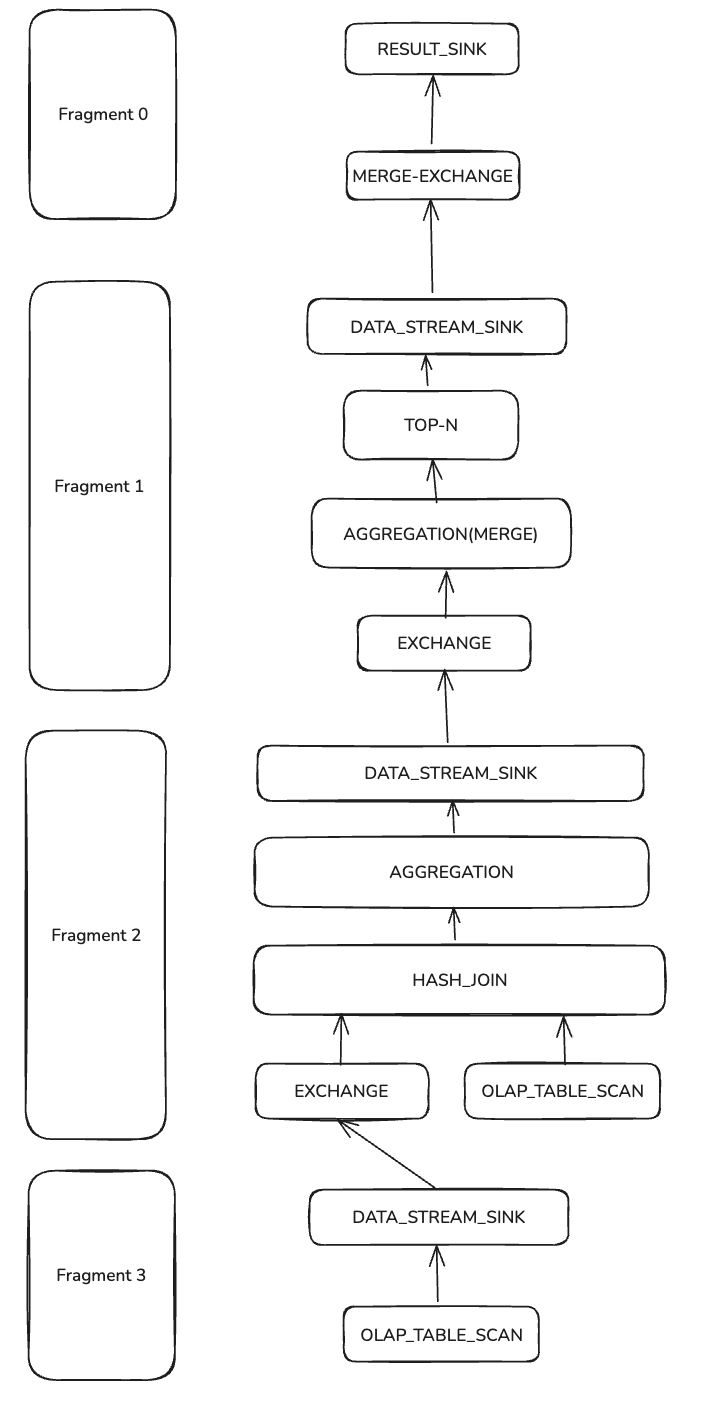

Doris のクエリプランには Query、Fragment、PlanNode という階層構造があります。実行レイヤーは Pipeline 単位でタスクをスケジューリングし、各 Pipeline は Operator のグループで構成されます。MergedProfile には、この変換関係が明確に示されます。
-

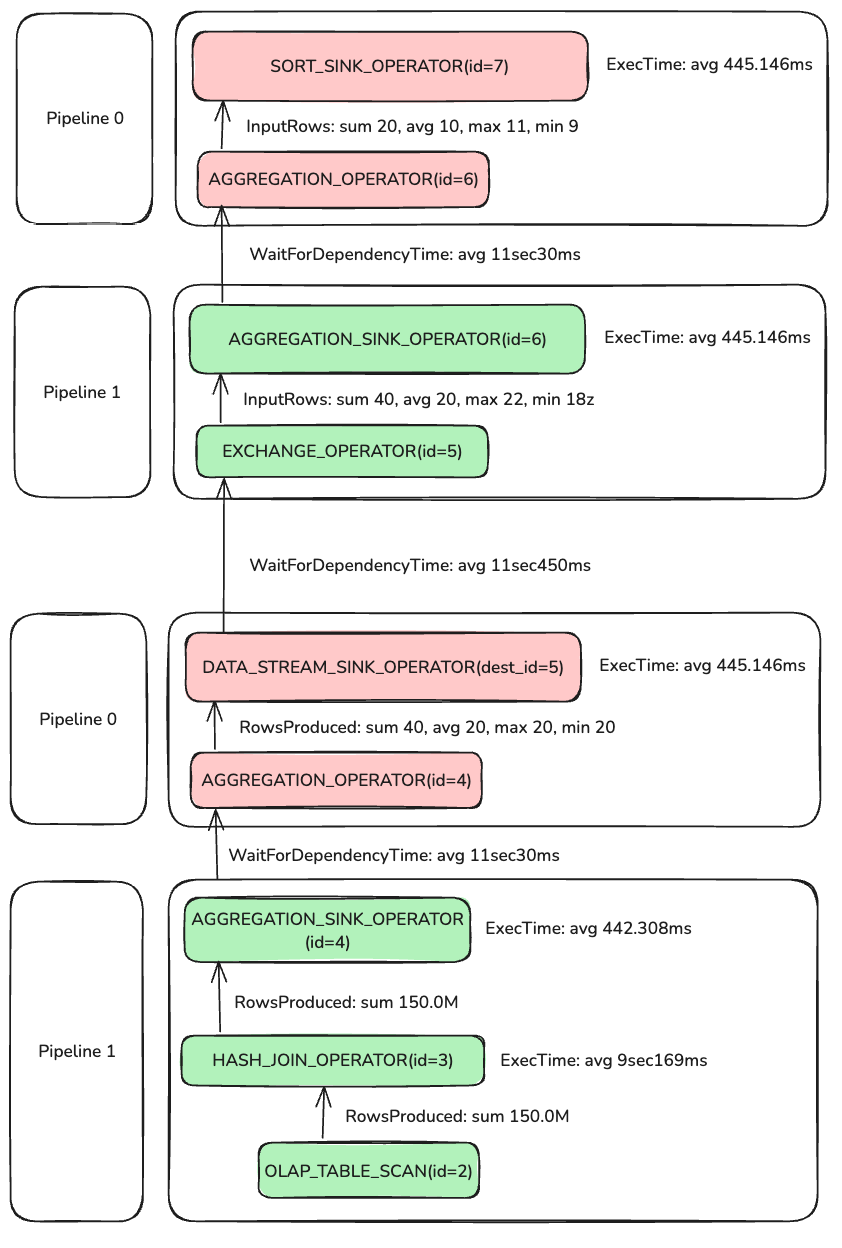

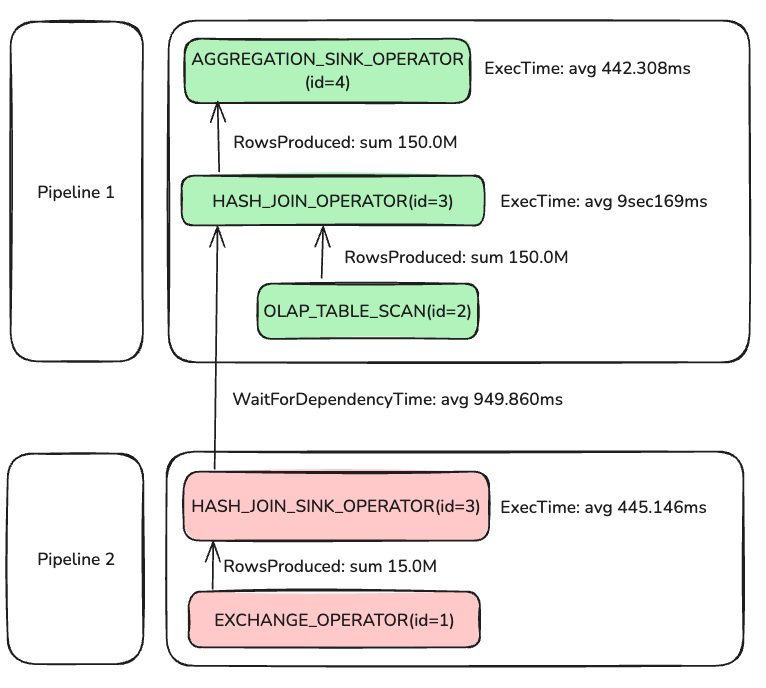

性能のボトルネックとなる Operator をすばやく特定する
性能問題を調べる際には、通常、ボトルネックとなる Operator を特定する必要があります。まず MergedProfile の
DependencyWaitTimeを基に待機時間が最も長い Operator を見つけ、次に DetailProfile で詳細を確認してボトルネックを絞り込みます。 -
データスキューを比較する
MergedProfile には、Operator 間のデータフローの詳細が記録されます。
InputRowsとRowsProducedを比較することで、Backend 間でデータの分布が偏っているかどうかを判断できます。データ分布の偏りは、クエリの低速化や失敗を招くことがよくあります。
5. DetailProfile
実行情報の詳細です。DetailProfile には、クエリの各 Fragment、各 Pipeline について、すべての Backend 上の各 PipelineTask の実行詳細が記録されます。MergedProfile でボトルネックを確認した後、通常は DetailProfile と組み合わせて詳細に分析します。
Profile の解釈例
以下では、Aggregation、Join、Scan を含む典型的なクエリを使って、Profile の解釈方法を説明します。TPCH データセットの customer テーブルと orders テーブルを JOIN し、その結果を集約します。
SELECT c.c_name,
Count(o.o_orderkey) AS total_orders,
Sum(o.o_totalprice) AS total_spent
FROM customer c
JOIN orders o
ON c.c_custkey = o.o_custkey
GROUP BY c.c_name
LIMIT 20
Profile が過度に長くならないよう、クエリの並列度を制限します。
set parallel_pipeline_task_num=2;
上記のクエリを実行し、Web UI から Profile を取得したら、まず MergedProfile に注目します。全体の構造に集中できるよう、以下には主要な項目だけを残しています。ほかの項目の意味については、関連ドキュメントを参照してください。
MergedProfile:
Fragments:
Fragment 0:
Pipeline 0(instance_num=1):
RESULT_SINK_OPERATOR(id=0):
CommonCounters:
- ExecTime: avg 176.545us, max 176.545us, min 176.545us
- InputRows: sum 20, avg 20, max 20, min 20
- WaitForDependency[RESULT_SINK_OPERATOR_DEPENDENCY]Time: avg 0ns, max 0ns, min 0ns
CustomCounters:
EXCHANGE_OPERATOR(id=8):
CommonCounters:
- ExecTime: avg 84.559us, max 84.559us, min 84.559us
- RowsProduced: sum 20, avg 20, max 20, min 20
CustomCounters:
- WaitForDependencyTime: avg 0ns, max 0ns, min 0ns
- WaitForData0: avg 11sec450ms, max 11sec450ms, min 11sec450ms
Fragment 1:
Pipeline 0(instance_num=2):
DATA_STREAM_SINK_OPERATOR(dest_id=8):
CommonCounters:
- ExecTime: avg 31.515us, max 33.405us, min 29.626us
- InputRows: sum 20, avg 10, max 11, min 9
- WaitForDependencyTime: avg 0ns, max 0ns, min 0ns
- WaitForRpcBufferQueue: avg 0ns, max 0ns, min 0ns
CustomCounters:
- BlocksProduced: sum 2, avg 1, max 1, min 1
SORT_OPERATOR(nereids_id=443)(id=7):
CommonCounters:
- ExecTime: avg 980ns, max 1.199us, min 762ns
- RowsProduced: sum 20, avg 10, max 11, min 9
- WaitForDependency[SORT_OPERATOR_DEPENDENCY]Time: avg 11sec450ms, max 11sec450ms, min 11sec450ms
CustomCounters:
Pipeline 1(instance_num=2):
SORT_SINK_OPERATOR(nereids_id=443)(id=7):
CommonCounters:
- ExecTime: avg 49.414us, max 54.802us, min 44.27us
- InputRows: sum 20, avg 10, max 11, min 9
- WaitForDependency[SORT_SINK_OPERATOR_DEPENDENCY]Time: avg 0ns, max 0ns, min 0ns
CustomCounters:
AGGREGATION_OPERATOR(nereids_id=438)(id=6):
CommonCounters:
- ExecTime: avg 34.521us, max 36.402us, min 32.640us
- RowsProduced: sum 20, avg 10, max 11, min 9
- WaitForDependency[AGGREGATION_OPERATOR_DEPENDENCY]Time: avg 11sec450ms, max 11sec450ms, min 11sec450ms
CustomCounters:
Pipeline 2(instance_num=2):
AGGREGATION_SINK_OPERATOR(nereids_id=438)(id=6):
CommonCounters:
- ExecTime: avg 109.89us, max 118.582us, min 99.596us
- InputRows: sum 40, avg 20, max 22, min 18
- WaitForDependency[AGGREGATION_SINK_OPERATOR_DEPENDENCY]Time: avg 0ns, max 0ns, min 0ns
CustomCounters:
EXCHANGE_OPERATOR(id=5):
CommonCounters:
- ExecTime: avg 29.741us, max 34.521us, min 24.962us
- RowsProduced: sum 40, avg 20, max 22, min 18
CustomCounters:
- WaitForDependencyTime: avg 0ns, max 0ns, min 0ns
- WaitForData0: avg 11sec450ms, max 11sec450ms, min 11sec450ms
Fragment 2:
Pipeline 0(instance_num=2):
DATA_STREAM_SINK_OPERATOR(dest_id=5):
CommonCounters:
- ExecTime: avg 71.148us, max 73.242us, min 69.54us
- InputRows: sum 40, avg 20, max 20, min 20
- WaitForDependencyTime: avg 0ns, max 0ns, min 0ns
- WaitForRpcBufferQueue: avg 0ns, max 0ns, min 0ns
CustomCounters:
AGGREGATION_OPERATOR(nereids_id=428)(id=4):
CommonCounters:
- ExecTime: avg 350.431us, max 393.100us, min 307.762us
- RowsProduced: sum 40, avg 20, max 20, min 20
- WaitForDependency[AGGREGATION_OPERATOR_DEPENDENCY]Time: avg 11sec30ms, max 11sec450ms, min 10sec610ms
CustomCounters:
Pipeline 1(instance_num=2):
AGGREGATION_SINK_OPERATOR(nereids_id=428)(id=4):
CommonCounters:
- ExecTime: avg 442.308ms, max 449.109ms, min 435.506ms
- InputRows: sum 150.0M (150000000), avg 75.0M (75000000), max 75.000001M (75000001), min 74.999999M (74999999)
- MemoryUsage: sum 2.05 MB, avg 1.03 MB, max 1.03 MB, min 1.03 MB
- MemoryUsagePeak: sum 2.05 MB, avg 1.03 MB, max 1.03 MB, min 1.03 MB
- WaitForDependency[AGGREGATION_SINK_OPERATOR_DEPENDENCY]Time: avg 0ns, max 0ns, min 0ns
CustomCounters:
- MemoryUsageHashTable: sum 1.03 MB, avg 526.28 KB, max 526.28 KB, min 526.28 KB
- MemoryUsageSerializeKeyArena: sum 1.02 MB, avg 524.00 KB, max 524.00 KB, min 524.00 KB
HASH_JOIN_OPERATOR(nereids_id=418)(id=3):
CommonCounters:
- ExecTime: avg 9sec169ms, max 9sec582ms, min 8sec756ms
- RowsProduced: sum 150.0M (150000000), avg 75.0M (75000000), max 75.000001M (75000001), min 74.999999M (74999999)
- WaitForDependency[HASH_JOIN_OPERATOR_DEPENDENCY]Time: avg 949.860ms, max 962.978ms, min 936.743ms
CustomCounters:
- ProbeRows: sum 150.0M (150000000), avg 75.0M (75000000), max 75.000001M (75000001), min 74.999999M (74999999)
OLAP_SCAN_OPERATOR(nereids_id=397. table_name=orders(orders))(id=2):
CommonCounters:
- ExecTime: avg 396.233ms, max 410.306ms, min 382.160ms
- RowsProduced: sum 150.0M (150000000), avg 75.0M (75000000), max 75.000001M (75000001), min 74.999999M (74999999)
CustomCounters:
- WaitForDependency[OLAP_SCAN_OPERATOR_DEPENDENCY]Time: avg 0ns, max 0ns, min 0ns
Pipeline 2(instance_num=2):
HASH_JOIN_SINK_OPERATOR(nereids_id=418)(id=3):
CommonCounters:
- ExecTime: avg 445.146ms, max 890.258ms, min 34.635us
- InputRows: sum 15.0M (15000000), avg 7.5M (7500000), max 15.0M (15000000), min 0
- WaitForDependency[HASH_JOIN_SINK_OPERATOR_DEPENDENCY]Time: avg 482.355ms, max 964.711ms, min 0ns
CustomCounters:
- MemoryUsageHashTable: sum 185.22 MB, avg 92.61 MB, max 185.22 MB, min 0.00
EXCHANGE_OPERATOR(id=1):
CommonCounters:
- ExecTime: avg 10.131ms, max 20.243ms, min 19.26us
- RowsProduced: sum 15.0M (15000000), avg 7.5M (7500000), max 15.0M (15000000), min 0
CustomCounters:
- WaitForDependencyTime: avg 0ns, max 0ns, min 0ns
- WaitForData0: avg 47.582ms, max 47.582ms, min 47.582ms
Fragment 3:
Pipeline 0(instance_num=2):
DATA_STREAM_SINK_OPERATOR(dest_id=1):
CommonCounters:
- ExecTime: avg 3.269ms, max 3.281ms, min 3.258ms
- InputRows: sum 15.0M (15000000), avg 7.5M (7500000), max 7.500001M (7500001), min 7.499999M (7499999)
- WaitForDependencyTime: avg 0ns, max 0ns, min 0ns
- WaitForLocalExchangeBuffer0: avg 142.859ms, max 285.713ms, min 6.733us
- WaitForRpcBufferQueue: avg 0ns, max 0ns, min 0ns
CustomCounters:
OLAP_SCAN_OPERATOR(nereids_id=403. table_name=customer(customer))(id=0):
CommonCounters:
- ExecTime: avg 77.435ms, max 78.752ms, min 76.118ms
- RowsProduced: sum 15.0M (15000000), avg 7.5M (7500000), max 7.500001M (7500001), min 7.499999M (7499999)
CustomCounters:
- WaitForDependency[OLAP_SCAN_OPERATOR_DEPENDENCY]Time: avg 49.690ms, max 50.522ms, min 48.858ms
上記は簡略化した MergedProfile です。Doris のクエリプランは Query、Fragment、PlanNode の三層構造で、Backend の実行エンジンではさらに Pipeline と Operator の二層が加わります。まず下の図で、このクエリがクエリプランの観点からどのように三層に分かれるかを示します。
Query、Fragment、PlanNode
図の矢印はデータフローの方向を示します。Query 全体のクエリプランは 4 つの Fragment（図の左側の四つのボックス）と複数の PlanNode に分かれます。Fragment とその中の PlanNode は同じ水平線上にあります。各 PlanNode の役割は次のとおりです。
| PlanNode | 役割 |
|---|---|
SCAN_NODE x2 | customer テーブルと orders テーブルをそれぞれ読み取る |
DATA_STREAM_SINK / EXCHANGE | 異なる Fragment 間でデータを受け渡す |
HASH_JOIN | SCAN が読み取ったデータに対して結合を実行する |
AGGREGATION（第 1 段階）/ AGGREGATION(MERGE)（第 2 段階） | 二段階の集約を実行する |
TOP-N | 結果の行数を制限する |
RESULT_SINK | 最終結果を FE に返す |
Pipeline と Operator
上のクエリプランは、実行エンジン内でどのように Pipeline と Operator に変換されるのでしょうか。AGGREGATION と HASH_JOIN を含む Fragment 1 と Fragment 2 を例に見てみましょう。
実行時、Doris の実行エンジンは一部の PlanNode を一つ以上の Operator に分割します。
例 1：DATA_STREAM_SINK
DATA_STREAM_SINK は DATA_STREAM_SINK_OPERATOR に変換されます。このノードは、Fragment が外部へデータを出力する Operator です。自身の OperatorId は持たず、送信先の OperatorId のみを持ちます。たとえば、dest_id=5 は、この Operator が id=5 の EXCHANGE_OPERATOR にデータを送信することを示します。
例 2：HASH_JOIN
PlanNodeId が 3 の HASH_JOIN は、HASH_JOIN_SINK_OPERATOR と HASH_JOIN_OPERATOR の二つの Operator に分割されます。両方の Operator Id は PlanNodeId と同じ 3 です。第 1 段階の AGGREGATION と第 2 段階の AGGREGATION(MERGE) も、それぞれ SINK と SOURCE の Operator の組に分割されます。
Pipeline 間の接続とブロッキング関係
PlanNode が Operator に分割されると、実行エンジンはいくつかの Operator を接続して Pipeline を形成します。Fragment 1 と Fragment 2 は、それぞれ内部に 3 つの Pipeline を含みます。
| ブロッキングの種類 | 原因 | 例 |
|---|---|---|
| 計算ロジック上の依存関係 | Operator 間の計算順序 | HashJoin の Probe 側は、Build 側によるハッシュテーブルの構築完了を待つ必要がある |
| 物理環境上の依存関係 | ネットワークやバッファーなどのシステム要因 | EXCHANGE_OPERATOR は、DATA_STREAM_SINK_OPERATOR がネットワーク経由でデータを送信するのを待つ必要がある |
同じ Pipeline 内の Operator 間では、データフローはブロックされません。Pipeline をまたぐ Operator 間の接続には、ブロッキング関係があります。ブロックしない Operator を一つの Pipeline に接続してスケジューリング・実行することで、リソース使用効率とキャッシュヒット率を高められます。
CommonCounters と CustomCounters
CommonCounters は、すべての Operator が持つ必要のある Counter です。現在、Doris には次のものがあります。
| Counter | 対象の Operator | 意味 |
|---|---|---|
ExecTime | すべて | 現在の Operator の実行にかかった時間。上流の Operator は含まない |
RowsProduced | Sink 以外の Operator | ソース Operator が出力した行数 |
InputRows | Sink Operator | 現在の Operator が受け取った入力行数 |
MemoryUsage & MemoryUsagePeak | すべて | Operator の現在のメモリ使用量とピーク使用量 |
WaitForDependency | すべて | 依存先の実行完了を待った時間 |
CustomCounters は、各 Operator に固有の Counter です。各 Operator の CustomCounter の詳しい意味については、「Doris Operator Profile Overview」を参照してください。
HashJoin の解釈
Doris の実行に関する基本概念を確認したところで、先ほどのクエリに戻り、MergedProfile から Join の実行内容を読み解きます。
SQL の実行前に、クエリの Pipeline 並列度を 2 に設定しました。そのため、図には接続された Pipeline 1 と Pipeline 2 が一組だけ描かれていますが、実際には合計 4 つの Pipeline Task が実行されます。各 Pipeline に二つの Pipeline Task があります。
Pipeline 0(instance_num=2)
各 Pipeline の後の括弧内にある instance_num は、すべての BE にわたるその Pipeline の PipelineTask 総数です。ここで使用したクラスターには BE が 1 台しかないため、instance_num = 1 * parallel_pipeline_task_num = 2 です。
Build 側：HashTable の構築
Pipeline 2 の二つの PipelineTask は合計 15M 行のデータを処理して HashTable を構築し、HashTable 構築の平均実行時間は 445.146 ms でした。Pipeline 1 は、Pipeline 2 による HashTable の構築が完了してから実行できます。待機時間は WaitForDependency に表れ、avg は 949.860 ms です。しかし、HashTable の平均構築時間は 445.146 ms にすぎません。この差はどこから生じるのでしょうか。
HASH_JOIN_SINK_OPERATOR(nereids_id=418)(id=3):
CommonCounters:
- ExecTime: avg 445.146ms, max 890.258ms, min 34.635us
- InputRows: sum 15.0M (15000000), avg 7.5M (7500000), max 15.0M (15000000), min 0
- WaitForDependency[HASH_JOIN_SINK_OPERATOR_DEPENDENCY]Time: avg 482.355ms, max 964.711ms, min 0ns
CustomCounters:
- MemoryUsageHashTable: sum 185.22 MB, avg 92.61 MB, max 185.22 MB, min 0.00
理由は、この例では FE が JOIN の種類を BROADCAST_JOIN として計画したためです。この種類では、JOIN の Build 処理を担当する二つの PipelineTask のうち、実際にハッシュテーブルを構築するのは一つだけです。HASH_JOIN_SINK_OPERATOR の MergedProfile から、次のことが分かります。
- 平均実行時間は 445.146 ms ですが、最も遅い PipelineTask には 890.258 ms かかり、最も速いものはわずか 34.635 us です。
InputRowsのminは 0 です。つまり、すべてのデータを一方の PipelineTask が処理し、もう一方は何も処理していません。
これにより、次の行に示された待機時間を説明できます。
- WaitForDependency[HASH_JOIN_OPERATOR_DEPENDENCY]Time: avg 949.860ms, max 962.978ms, min 936.743ms
Probe 側：スキャンと結合
次に HASH_JOIN_OPERATOR を見ます。平均 949.860 ms 待機した後、JOIN の Probe 側の実行を開始します。id=2 の二つの OLAP_SCAN_OPERATOR インスタンスがストレージから 150M 行を読み取ります。これらの 150M 行が HASH_JOIN_OPERATOR で処理されても、行は失われません。すべて AGGREGATION_SINK_OPERATOR に渡されます。この Operator は、これらの 150M 行に対するハッシュテーブルを構築し、集約計算を続けます。
Aggregation の解釈
このクエリに含まれる集約処理は、Count(o.o_orderkey) AS total_orders, Sum(o.o_totalprice) AS total_spent と GROUP BY c.c_name です。
このクエリでは、Doris は二段階の Aggregation を使用します。
第 1 段階の集約
id=4の AGGREGATION Operator の組で完了します。AGGREGATION_SINK_OPERATOR(id=4)への入力は合計 150M 行です。GROUP BY列に対するハッシュテーブルを構築し、各集約結果のAggregationDataを更新します。- 第 1 段階の完了後、EXCHANGE を通じて
AggregationDataを第 2 段階に送信します。異なる PipelineTask が同じ GROUP BY 列を処理する場合があるため、EXCHANGE 段階ではname列に対して HASH パーティショニングを行い、同じ名前の行を同じ第 2 段階の Operator に送ります。 AGGREGATION_OPERATOR(id=4)の出力は合計 40 行であり、第 1 段階で構築されたハッシュテーブルに 40 行あることを示します。
第 2 段階の集約
AGGREGATION_SINK_OPERATOR(id=6)が第 1 段階の結果をAggregationDataにデシリアライズし、Merge 処理を実行します。AGGREGATION_OPERATOR(id=6)が結果を下流の TOP-N に送信します。このクエリにはLIMIT 20があるため、TOP-N Operator は 20 行を収集した時点で早期に終了します。
全体のボトルネック
全体として、このクエリで最も時間がかかる処理は HASH_JOIN_OPERATOR(id=3) です。特定後は、DetailProfile で HASH_JOIN_OPERATOR(id=3) のより詳細な Counter を確認できます。各 Counter の意味については、各 Operator の専用ドキュメントを参照してください。
トラブルシューティングと FAQ
show query profile が空の結果を返す場合
enable_profileがtrueかどうかを確認します：show variables like 'enable_profile';。auto_profile_threshold_msを確認します。大きな値に設定されている場合、短いクエリでは Profile が生成されません。- 接続先の FE が、その SQL を実行した FE と同じノードであることを確認します。データロードタスクの場合は FE Master に接続する必要があります。
Profile の報告が頻繁にタイムアウトする場合
-
症状：FE のログに Profile の非同期収集のタイムアウトが表示されます。
-
対処方法：
- マシンの CPU、メモリ、ネットワークリソースの使用状況を確認します。
fe.confのprofile_async_collect_expire_time_secsを増やします。- 極端な場合はグローバルな Profile を無効にし、遅いクエリの Profile だけを収集します（
auto_profile_threshold_msを設定します）。
Profile が FE メモリを使いすぎる場合
max_query_profile_numを減らし、メモリ内に保持する Profile 数を制限します。- ディスクへの永続化（デフォルトで有効）を利用し、過去の Profile をディスクに退避します。
auto_profile_threshold_msを使用して、短いクエリを除外します。
展開した Profile ファイルが消えた場合
- 原因：FE には
log/profileディレクトリを保護するためのクリーンアップ機構があります。 - 対処方法：展開先を
log/profile以外のディレクトリにします。
データスキューの有無を確認するには
- MergedProfile で、同じ Operator の
InputRows／RowsProducedのmin、avg、maxを比較します。 maxがavgより大幅に大きい場合や、minが 0 でmaxが非常に大きい場合は、通常、データスキューを示します。
用語集
| 用語 | 一文での定義 |
|---|---|
| Query Profile | 単一クエリの実行詳細を記録する診断用の構造 |
| Fragment | BE にディスパッチして実行できる、クエリプランの実行単位 |
| PlanNode | クエリプラン内の論理的な Operator ノード |
| Pipeline | ブロックしない複数の Operator で構成される実行パイプライン |
| Operator | PlanNode から分割された、実行エンジン内の最小実行単位 |
| MergedProfile | 複数の BE と PipelineTask にわたって集約された Profile |
| DetailProfile | 各 BE 上の各 PipelineTask の詳細な Profile |
WaitForDependency | Operator が依存先の完了を待つ時間。ボトルネックの特定によく使う |
